數顯儀表工作原理與安裝步驟

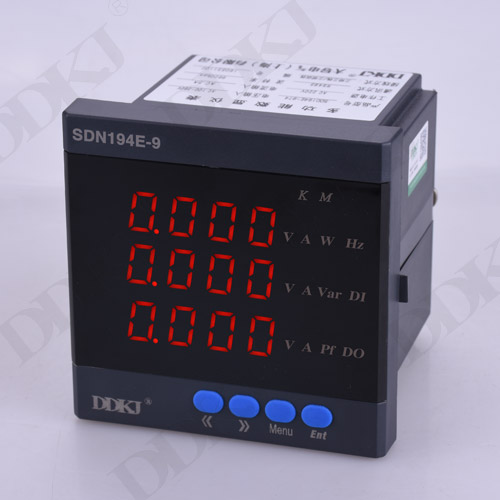

數字式顯示儀表準確度高，分辨力高，無主管讀數誤差，測量速度快，能以數碼形式輸出結果
數顯儀表按工作原理分為：不帶微處理器和帶處理器的。不帶微處理器的儀表，通常用運算放大器和中、大規模集成電路來實現；帶微處理器的儀表，借助軟件的方式來實現相關功能。
數顯儀表是配接硅壓卒阻式壓力傳感器，利用0～2000mV發光二極管顯示標準表頭，制成數字式壓力顯示儀表。
數字顯示部分電路的安裝要在面包板上進行，壓力傳感器、電源部分不在面包板上。數顯部分需要±5V的電源。
數顯部分安裝步驟如下
根據電路圖，首先在面包板上把7107和四個數碼管的位置確定好，為了便于顯示，一般要把四個數碼管放在上方。然后以接線方便為原則，確定7107的位置。同時要考慮“＋電源”、“－電源”、“地”線的接法。其它芯片、電阻、電容、電位器等圍繞7107就近安排位置。
插接導線時要“細心”，否則日后檢查起來將十分麻煩；插接導線時要注意保證導線的牢固，整齊，美觀。
插接導線時要使用“鉗子”和“鑷子”等工具保證插接牢固
經檢查面包板的線路插接正確無誤后，才可能通電調試。
電源部分安裝注意事項
數顯部分要使用±5V的電源，可采用兩個三端集成穩壓器。其中7806為固定標準正電壓穩壓器；7906為固定標準負電壓穩壓器。
電源電路的器件包括電源變壓器、整流橋、集成穩壓器及電容。整個電路安裝在一塊面包板上，安裝時要使用導線連接。
為保證電源使用的安全性、可靠性，在設計時要考慮線路布置合理，強電與弱電之間要留有相當的距離。
需注意220V電源線的引入方向、安全，防止短路，輸入±5V電源要有“接線端子”。
